Série HC

HC10DTP Classic

Un modèle d'entrée de gamme parfait pour la collaboration homme-robot

Vue d'ensemble

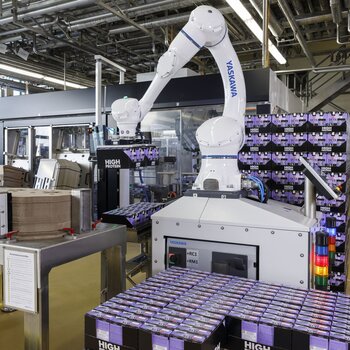

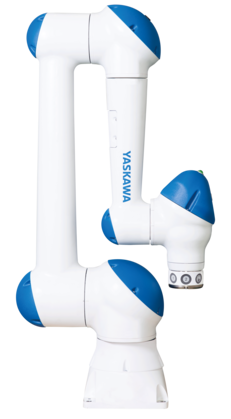

Le MOTOMAN HC10DTP Classic est un cobot d'entrée de gamme idéal pour l'automatisation collaborative. Il offre une charge utile de 10 kg, une plage de travail de 1 379 mm (du centre de rotation de l'axe S/L au centre de la bride robot) et une portée effective de 1 200 mm (du centre de rotation de l'axe S/L au point P). Il est typiquement utilisé dans les applications collaboratives pour les tâches d'assistance simple de manipulation, d'assemblage, de palettisation, de chargement/déchargement de machines-outils ou encore d'inspection de la qualité.

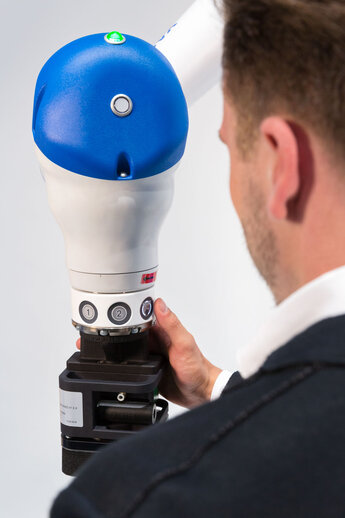

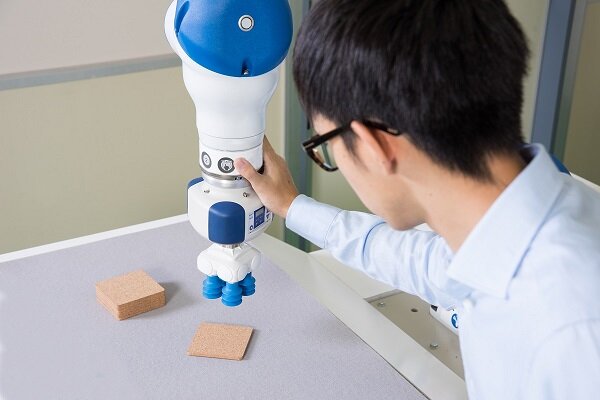

Le MOTOMAN HC10DTP Classic peut être commandé et programmé à l'aide du guidage manuel, du boîtier de programmation standard « Teach Pendant » ou bien encore du boîtier « Smart Pendant » de type tablette tactile. Pour simplifier la programmation grâce au guidage manuel, le robot dispose d’une boîte à boutons installée au poignet du robot pouvant être utilisée pour enregistrer en instantané les positions, sans avoir à les confirmer sur le boîtier de programmation. Cela réduit les temps de programmation et permet aux intégrateurs de systèmes professionnels comme aux débutants d’en bénéficier. Plusieurs fonctions de sécurité permettent une collaboration Homme-Robot optimale, telles que le dégagement automatique lors d'une situation de serrage ou le simple fait de repousser le robot avec reprise du mouvement (fonction « pushback »).

Le MOTOMAN HC10DTP Classic peut fonctionner en mode hybride et alterner en toute sécurité entre un fonctionnement collaboratif et un fonctionnement à pleine puissance. Grâce à ce mode de fonctionnement mixte, il peut atteindre de très bons temps de cycle. Pour l'alimentation des pinces ou des outils le robot dispose d’un faisceau interne préacheminé dans le bras du robot, afin d’éviter l'utilisation des câbles externes encombrants et afin de faciliter l’intégration et la flexibilité du robot.

Détails techniques

Nombre d'axes
6

Charge admissible
10 kg

Plage de travail
1379 mm

Répétabilité
0.05 mm

Poids
48 kg

Alimentation électrique
1 kVA

Maximum Speed S Axis
130 °/s

Maximum Speed L Axis
130 °/s

Maximum Speed U Axis
180 °/s

Maximum Speed R Axis
180 °/s

Maximum Speed B Axis
250 °/s

Maximum Speed T Axis
250 °/s

Options de montage
Plafond
