Afficheurs de texte

Les afficheurs lignes sont utilisés dans les applications d’affichage et de monitoring dans les machines, le process et les bâtiments.

TD 03 – Afficheur Texte

L’afficheur de texte TD 03 affiche sur son écran LCD rétro éclairé les messages au format texte prédéfinis. Des entrées sorties ou des paramètres de l’application peuvent être saisis ou modifiés avec les touches à membranes disposées en face avant. Le paramétrage des messages texte est réalisé avec le logiciel VIPA TD-Wizard. Il peut être utilisé en liaison avec les automates VIPA CPU 11x, 21x, 31x, 51x et les S7-300/400 CPU de Siemens.

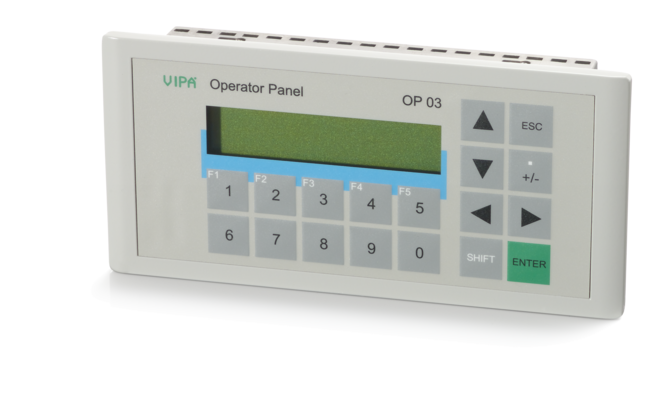

OP 03 – Panel Opérateur

Le Panel Opérateur OP 03 convient tout particulièrement dans les applications d’affichage et de monitoring en liaison avec les automates VIPA 11x, 21x, 31x, 51x et Siemens S7-300/400. 7 Panel Opérateurs peuvent être connectés à une CPU et 2 CPU peuvent être connectées à un Panel opérateur avec l’interface MPI intégrée. 256 kOctet de mémoire permettent de stocker les messages et les données. Les projets sont réalisés sur un PC à l’aide du logiciel VIPA OP-Manager.

CC 03 – Commander Compact

Un automate programmable est intégré dans le Commander Compact CC 03. En plus des 256kOctet disponible pour l’afficheur, 16/24/32KOctet de mémoire pour les données de l’automate et 24/32/40KOctet de mémoire de chargement sont intégrés. 16 entrées et sorties TOR sont également intégrées. Le CC 03 peut recevoir jusqu’à 4 modules d’entrées sorties supplémentaires de la gamme 100V ou 200V (Pour un total de 160 entrées sorties TOR ou 32 entrées sorties analogiques).

Caractéristiques

• Affichage LCD rétro éclairé
• Touches de fonctions à membrane paramétrables
• Interface MPI
• Application multilingue
• Mise en place simplifiée
• LED d’états en face avant (CC 03)
• Conception compacte
