Série HC

HC10DTP

Un cobot puissance pour les environnements difficiles

Vue d'ensemble

Le MOTOMAN HC10DTP est un robot collaboratif disposant d’une charge utile de 10 kg. Il offre une plage de travail de 1 379 mm (du centre de rotation de l'axe S/L au centre de la bride robot) et une portée effective de 1 200 mm (du centre de rotation de l'axe S/L au point P).

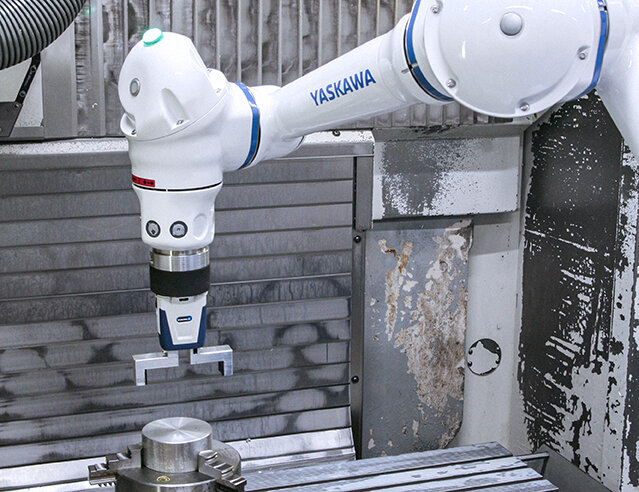

Ce robot est doté d’un indice de protection élevé IP67 (étanche à la poussière et aux liquides). Conçu avec de la graisse de qualité alimentaire dans tous les axes et un revêtement spécial anti-goutte, le robot peut être utilisé dans des applications agroalimentaires mais également pour la réalisation de tâches collaboratives d'assistance simple de manipulation, d'assemblage, de palettisation, de chargement/déchargement de machines-outils ou encore d'inspection de la qualité.

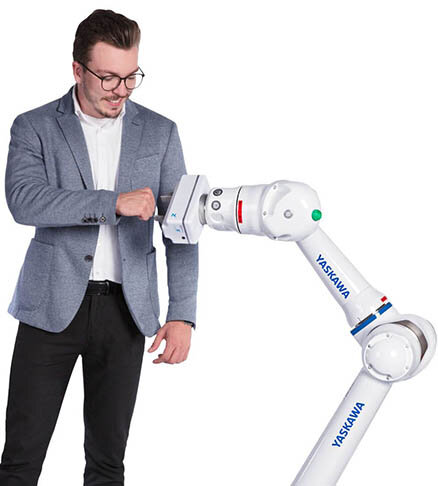

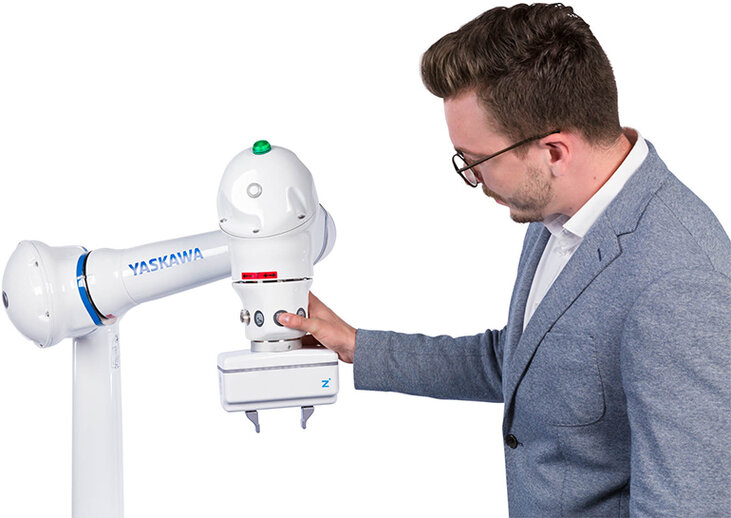

Le MOTOMAN HC10DTP peut être commandé et programmé à l'aide du guidage manuel, du boîtier de programmation standard « Teach Pendant » ou bien encore du boîtier « Smart Pendant » de type tablette tactile. Pour simplifier la programmation grâce au guidage manuel, le robot dispose d’une boîte à boutons installée au poignet du robot pouvant être utilisés pour enregistrer en instantané les positions, sans avoir à les confirmer sur le boîtier de programmation. Cela réduit les temps de programmation et permet aux intégrateurs de systèmes professionnels comme aux débutants d’en bénéficier. Plusieurs fonctions de sécurité permettent une collaboration Homme-Robot optimale, telles que le dégagement automatique lors d'une situation de serrage ou le simple fait de repousser le robot avec reprise du mouvement (fonction « pushback »).

Le MOTOMAN HC10DTP peut fonctionner en mode hybride et alterner en toute sécurité entre un fonctionnement collaboratif et un fonctionnement à pleine puissance. Grâce à ce mode de fonctionnement mixte, il peut atteindre de très bons temps de cycle. Pour l'alimentation des pinces ou des outils le robot dispose d’un faisceau interne préacheminé dans le bras du robot, afin d’éviter l'utilisation des câbles externes encombrants et afin de faciliter l’intégration et la flexibilité du robot.

Détails techniques

Nombre d'axes
6

Charge admissible
10 kg

Plage de travail
1379 mm

Répétabilité
0.05 mm

Poids
58 kg

Alimentation électrique
1 kVA

Maximum Speed S Axis
130 °/s

Maximum Speed L Axis
130 °/s

Maximum Speed U Axis
180 °/s

Maximum Speed R Axis
180 °/s

Maximum Speed B Axis
250 °/s

Maximum Speed T Axis
250 °/s
